Չժանգոտվող պողպատից ուղղահայաց խողովակաշարի պոմպ

IHG չժանգոտվող պողպատից ուղղահայաց խողովակաշարային պոմպը Shanghai Crowns Pump Manufacturing Co., Ltd.-ի կողմից նախագծված է բարձր արդյունավետության և ամրության չափանիշներին համապատասխանելու համար, ինչը այն դարձնում է իդեալական արդյունաբերական տարբեր միջավայրերում քայքայիչ հեղուկների հետ աշխատելու համար: Իր էներգաարդյունավետ դիզայնով և ISO ստանդարտներին համապատասխանությամբ՝ IHG սերիայի պոմպը հարմար է այնպիսի ծրագրերի համար, որոնք պահանջում են և՛ հուսալիություն, և՛ հեշտ սպասարկում: Այս պոմպը կարող է փոխարինել հին մոդելներին, ինչպիսիք են SG շարքը, և դրա բազմակողմանի ջերմաստիճանի հանդուրժողականությունը -20°C-ից մինչև 120°C այն հարմար է դարձնում մի շարք հեղուկների համար բազմաթիվ ոլորտներում, ներառյալ քիմիական մշակումը և ջրամատակարարումը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

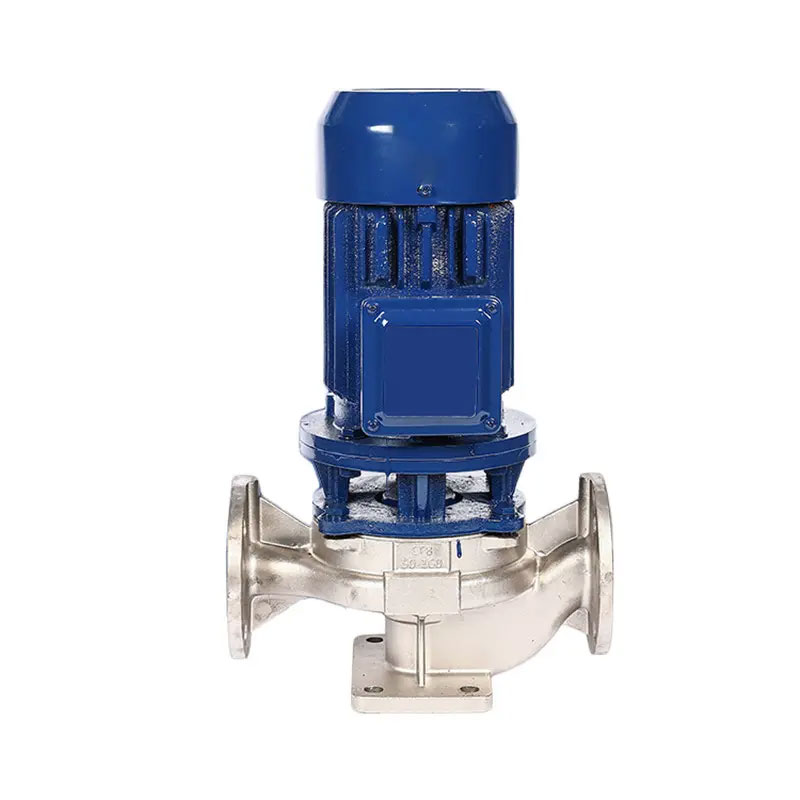

IHG չժանգոտվող պողպատից ուղղահայաց խողովակաշարային պոմպը առաջադեմ կենտրոնախույս պոմպ է կառուցված մաքուր ջուր և նմանատիպ հատկություններով այլ հեղուկներ փոխանցելու համար: Դրան կառուցվածքը հիմնված է ISO2858 և JB/T53058-93 ստանդարտների վրա՝ դարձնելով այն հուսալի և էներգաարդյունավետ: Ուղղահայաց դիզայնը մուտքի և ելքի վրա նույնն է կենտրոնական գիծը թույլ է տալիս տեղադրել անմիջապես խողովակաշարերի մեջ՝ խնայելով տարածք և հեշտացնելով սպասարկումը. Պոմպը հասանելի է մի քանի կոնֆիգուրացիաներով Տարբեր ջերմաստիճանի միջակայքեր: ISG: Մինչև 80ºC արդյունաբերական/քաղաքային օգտագործման համար:

● IRG. մինչև 120ºC տաք ջրի համար:
● GRG՝ մինչև 240ºC բարձր ջերմաստիճանի կիրառման համար:
● IHG. քայքայիչ հեղուկների համար՝ -20ºC-ից 120ºC:
● YG. Յուղերի համար՝ -20ºC-ից մինչև 120ºC:

Աշխատանքային պայմաններ

● Ճնշման բնութագրեր. պոմպի մուտքային ճնշումը չպետք է գերազանցի 1.0-ը ՄՊա, մինչդեռ համակարգի առավելագույն աշխատանքային ճնշումը սահմանվում է 1,6 ՄՊա: Բացի այդ, պոմպի մուտքի ճնշումը և գլուխը պետք է մնան ներսում այս սահմանը.
● Շրջակա միջավայրի պայմաններ. արդյունավետորեն աշխատում է 40°C-ից ցածր միջավայրի ջերմաստիճանում և հարաբերական խոնավությունը 95% -ից ցածր:
● Հեղուկի բաղադրություն. հարմար է մինչև պինդ մասնիկների ծավալով կրիչների համար 0,1% և մասնիկների տրամագիծը 0,2 մմ-ից ոչ ավելի, ապահովելով երկարաժամկետ ամրություն և նվազագույնի հասցնել մաշվածությունը

Հիմնական ճշգրտում

Մոդել	Իշխանություն		Հոսք	Գլուխ	Խողովակի չափը
Մոդել	կվտ	Հպ	մ3/ժ	m	դյույմ	մմ
40-125 թթ	1.1	1.5	6.3	20	1.5	40
40-125Ա	0.75	1	5.6	16	1.5	40
40-160 թթ	2.2	3	6.3	32	1.5	40
40-160 Ա	1.5	2	5.9	28	1.5	40
40-160Բ	1.1	1.5	5.5	24	1.5	40
40-200 թթ	4	5.5	6.3	50	1.5	40
40-200Ա	3	4	5.9	44	1.5	40
40-200Բ	2.2	3	3.7	38	1.5	40
40-250 թթ	7.5	10	6.3	80	1.5	40
40-250 Ա	5.5	7.5	5.9	70	1.5	40
40-250Բ	4	5.5	5.5	60	1.5	40
40-125 (I)	1.5	2	12.5	20	1.5	40
40-125 (I)A	1.1	1.5	11	16	1.5	40
40-160 (I)	3	4	12.5	32	1.5	40
40-160 (I)Ա	2.2	3	11.7	28	1.5	40
40-200 (I)B	3	4	10.6	36	1.5	40
40-250 (I)	11	15	12.5	80	1.5	40
40-250 (I)A	7.5	10	11.6	70	1.5	40
50-100 թթ	1.1	1.5	12.5	12.5	2	50
50-125 թթ	1.5	2	12.5	20	2	50
50-125Ա	1.1	1.5	11	16	2	50
50-160 թթ	3	4	12.5	32	2	50
50-160 Ա	2.2	3	11.7	28	2	50
50-160Բ	1.5	2	10.4	22	2	50
50-200 թթ	5.5	7.5	12.5	50	2	50
50-200Ա	4	5.5	11.7	44	2	50
50-200Բ	3	4	10.6	36	2	50
50-250 թթ	11	15	12.5	80	2	50
50-250 Ա	7.5	10	11.6	70	2	50
50-100 (I)	1.5	2	25	12.5	2	50
50-100(I)A	1.1	1.5	22.3	10	2	50
50-125 (I)	3	4	25	20	2	50
50-125 (I)A	2.2	3	22.3	16	2	50
50-160 (I)	4	5.5	25	32	2	50
50-160 (I)A	4	5.5	23.4	28	2	50
50-160 (I)B	3	4	21.6	24	2	50
50-200 (I)	7.5	10	25	50	2	50
50-200(I)A	7.5	10	23.5	44	2	50
50-200 (I)B	5.5	7.5	21.8	38	2	50
50-250 (I)	15	20	25	80	2	50
50-250 (I)A	11	15	23.4	70	2	50
50-250 (I)B	11	15	21.6	60	2	50
50-315 թթ	30	40	25	125	2	50
65-100 թթ	1.5	2	25	12.5	2.5	65
65-100Ա	1.1	1.5	22.3	10	2.5	65
65-125 թթ	3	4	25	20	2.5	65
65-125Ա	2.2	3	22.3	16	2.5	65
65-160 թթ	4	5.5	25	32	2.5	65
65-160 Ա	4	5.5	23.4	28	2.5	65
65-160Բ	3	4	21.6	24	2.5	65
65-200 թթ	7.5	10	25	50	2.5	65
65-200Ա	7.5	10	23.5	44	2.5	65
65-200Բ	5.5	7.5	21.8	38	2.5	65
65-250 թթ	15	20	25	80	2.5	65
65-250Ա	11	15	23.4	70	2.5	65
65-250Բ	11	15	21.6	60	2.5	65
65-315Ա	22	30	23.7	113	2.5	65
65-315Բ	18.5	25	22.5	101	2.5	65
65-100 (I)	3	4	50	12.5	2.5	65
65-100(I)Ա	2.2	3	44.7	10	2.5	65
65-125 (I)	5.5	7.5	50	20	2.5	65
65-125 (I)A	4	5.5	45	16	2.5	65
65-160 (I)	7.5	10	50	32	2.5	65
65-160 (I)Ա	7.5	10	46.7	28	2.5	65
65-160 (I)B	5.5	7.5	43.4	24	2.5	65
65-200 (I)	15	20	50	50	2.5	65
65-200(I)Ա	11	15	47	44	2.5	65
65-200 (I)B	7.5	10	43.3	38	2.5	65
65-250 (I)	22	30	50	80	2.5	65
65-250 (I)A	18.5	25	46.7	70	2.5	65
65-250 (I)B	15	20	43.3	60	2.5	65
65-315 (I)A	30	40	56.5	110	2.5	65
80-100 թթ	3	4	50	12.5	3	80
80-100Ա	2.2	3	44.7	10	3	80
80-125 թթ	5.5	7.5	50	20	3	80
80-125Ա	4	5.5	45	16	3	80
80-160 թթ	7.5	10	50	32	3	80
80-160 Ա	7.5	10	46.7	28	3	80
80-160Բ	5.5	7.5	43.4	24	3	80
80-200 թթ	15	20	50	50	3	80
80-200Ա	11	15	47	44	3	80
80-200Բ	7.5	10	43.3	38	3	80
80-250 թթ	22	30	50	80	3	80
80-250 Ա	18.5	25	46.7	70	3	80
80-250Բ	15	20	43.3	60	3	80
80-315 թթ	37	50	50	125	3	80
80-315Ա	30	40	46.5	110	3	80
80-315Բ	30	40	44.5	100	3	80
80-350 թթ	55	75	50	150	3	80
80-350Ա	45	60	44.5	142	3	80
80-350Բ	37	50	41	135	3	80
80-100 (I)	5.5	7.5	100	12.5	3	80
80-100 (I)A	4	5.5	89	10	3	80
80-125 (I)	11	15	100	20	3	80
80-125 (I)A	7.5	10	89	16	3	80
80-160 (I)	15	20	100	32	3	80
80-160 (I)A	11	15	93.5	28	3	80
80-200 (I)	22	30	100	50	3	80
80-200(I)Ա	18.5	25	93.5	44	3	80
80-200 (I)B	15	20	87	38	3	80
80-250 (I)	37	50	100	80	3	80
80-250 (I)A	30	40	93.5	70	3	80
80-250 (I)B	30	40	87	60	3	80
80-315 (I)	75	100	100	125	3	80
80-315 (I)A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100 Ա	4	5.5	89	10	4	100
100-125 թթ	11	15	100	20	4	100
100-125Ա	7.5	10	89	16	4	100
100-160 թթ	15	20	100	32	4	100
100-160 Ա	11	15	93.5	28	4	100
100-200 թթ	22	30	100	50	4	100
100-200Ա	18.5	25	93.5	44	4	100
100-200Բ	15	20	87	38	4	100
100-250 թթ	37	50	100	80	4	100
100-250 Ա	30	40	93.5	70	4	100
100-250Բ	30	40	87	60	4	100
100-315 թթ	75	100	100	125	4	100
100-315Ա	55	75	95	113	4	100
100-315Բ	45	60	90	101	4	100
100-350 թթ	90	120	100	150	4	100
100-350Ա	75	100	88	142	4	100
100-350Բ	55	75	80	135	4	100
100-100 (I)	11	15	160	12.5	4	100
100-125 (I)	15	20	160	20	4	100
100-125 (I)A	11	15	140	17	4	100
100-160 (I)	22	30	160	32	4	100
100-160 (I)A	18.5	25	140	28	4	100
100-200 (I)	37	50	160	50	4	100
100-200 (I)A	30	40	140	45	4	100
100-200 (I)B	22	30	100	40	4	100
100-250 (I)	55	75	160	80	4	100
100-250 (I)A	45	60	140	72	4	100
100-250 (I)B	37	50	100	65	4	100
125-100 թթ	11	15	160	12.5	5	125
125-100Ա	7.5	10	143	10	5	125
125-125 թթ	15	20	160	20	5	125
125-125Ա	11	15	143	16	5	125
125-160 Ա	18.5	25	150	28	5	125
125-160Բ	15	20	138	24	5	125
125-200 թթ	37	50	160	50	5	125
125-200Ա	30	40	150	44	5	125
125-200Բ	22	30	138	37.5	5	125
125-250 թթ	55	75	160	80	5	125
150-125 թթ	11	15	160	20	6	150
150-160 թթ	22	30	160	32	6	150
150-160 Ա	18.5	25	150	28	6	150
150-160Բ	15	20	140	24	6	150
150-200 թթ	37	50	160	50	6	150
150-200Ա	30	40	150	44	6	150
150-250 թթ	75	100	160	80	6	150
150-250 Ա	55	75	150	70	6	150
150-250Բ	45	60	138	60	6	150
150-350 թթ	110	150	160	150	6	150
150-350Ա	90	120	150	142	6	150
150-350Բ	75	100	140	135	6	150
150-250 (I)	75	100	200	80	6	150
150-250 (I)A	55	75	187	70	6	150
150-250 (I)B	45	60	173	60	6	150
150-315 (I)	110	150	200	125	6	150
150-315 (I)A	90	120	187	110	6	150
150-315 (I)B	75	100	173	95	6	150
125-200Բ	22	30	138	37.5	5	125
125-250Ա	45	60	150	70	5	125
125-250Բ	37	50	138	60	5	125
125-315 թթ	90	120	160	125	5	125
125-315Ա	75	100	150	110	5	125
125-315Բ	75	100	143	100	5	125
125-315C	55	75	134	88	5	125
150-125Ա	7.5	10	150	16	6	150
150-200-15 թթ	15	20	160	12.5	6	150
150-200Ա	11	15	147	10	6	150
150-250 թթ	75	100	160	80	6	150
150-250 թթ	18.5	25	160	20	6	150
150-250 Ա	15	20	147	17	6	150
150-250Բ	11	15	134	14	6	150
150-315 թթ	30	40	160	32	6	150
150-315Ա	22	30	150	28	6	150
150-315Բ	18.5	25	138	24	6	150
150-400 թթ	45	60	160	50	6	150
150-400Ա	37	50	187	44	6	150
150-400Բ	30	40	174	38	6	150
150-315 (B)	75	100	173	95	6	150
200-200 թթ	15	20	200	12.5	8	200
200-200Ա	11	15	179	10	8	200
200-250 թթ	18.5	25	200	20	8	200
200-250Ա	15	20	184.4	17	8	200
200-250Բ	11	15	179	14	8	200
200-315 թթ	30	40	200	32	8	200
200-315Ա	22	30	187	28	8	200
200-315Բ	18.5	25	173	24	8	200
200-400 թթ	45	60	200	50	8	200
200-400Ա	37	50	187	44	8	200
200-400Բ	30	40	174	38	8	200
200-200 (I)	22	30	400	12.5	8	200
200-250 (I)	30	40	400	20	8	200
200-250 (I)A	22	30	358	16	8	200
200-315 (I)	55	75	400	32	8	200
200-315 (I)Ա	45	60	374	28	8	200
200-315 (I)B	37	50	346	24	8	200
200-400 (I)	75	100	400	50	8	200
200-400 (I)A	75	100	374	44	8	200
200-400 (I)B	55	75	346	38	8	200
200-400 (I)C	45	60	320	32	8	200
250-400 թթ	110	150	500	50	10	250

Առանձնահատկություն և կիրառություն

Առանձնահատկություն

● Կոմպակտ ուղղահայաց կառուցվածք.IHG պոմպը ուղղահայաց է խողովակաշարի դիզայնը զբաղեցնում է նվազագույն տարածք և թույլ է տալիս անխափան ինտեգրվել գոյություն ունեցող խողովակների համակարգերում:
● Տեղադրման հեշտությունը.Ինչպես մուտքի, այնպես էլ ելքի վրա նույն կենտրոնական գիծը, տեղադրումը պարզ է և չի պահանջում լրացուցիչ հավասարեցում.
● Կայունություն և ցածր աղմուկ.Պոմպի դիզայնը նվազագույնի է հասցնում թրթռումներ՝ ապահովելով կայուն, հանգիստ աշխատանքը։
● Երկարակյաց մեխանիկական կնիք.Հագեցած է սիլիցիումի կարբիդով մեխանիկական կնիք և այլ մաշվածության դիմացկուն նյութեր՝ արտահոսքը կանխելու համար, բարձրացնելով պոմպի ծառայության ժամկետը.
● Պահպանման համար հարմար դիզայն.Պոմպի ծածկը և շարժիչը բաղադրիչները հեշտությամբ կարելի է հեռացնել սպասարկման համար՝ նվազեցնելով պարապուրդը և վերանորոգումը ծախսերը

Դիմումներ

IHG չժանգոտվող պողպատից ուղղահայաց խողովակաշարային պոմպը բազմակողմանի է, նախատեսված է կիրառություններ, որոնք պահանջում են մաքուր և արդյունավետ հեղուկի փոխանցում.

● Արդյունաբերական ջրամատակարարում
● Քաղաքային ջրամատակարարում և ջրահեռացում
● Բարձրահարկ շենքերի ջրի ճնշման բարձրացում
● Հրդեհաշիջման համակարգեր
● Այգու ոռոգում
● HVAC և սառնարանային շրջանառություն
● Տաք և սառը ջրի շրջանառություն լոգարաններում
● Հեղուկի միջքաղաքային տրանսպորտ
● Ինտեգրում տարբեր սարքավորումների հետ

Այս պոմպի ամուր դիզայնը և ճկուն կիրառման շրջանակը դարձնում են այն հուսալի արդյունաբերական, քաղաքային և կոմերցիոն ջրային համակարգերի ընտրություն՝ ապահովելով երկարակեցություն և արդյունավետություն տարբեր ոլորտներում:
